HPC5000-XSL216FS24R2S

SSDを24台搭載、12Gbps SAS3対応
ハードウェアRAIDシステムを採用したハイエンドファイルサーバー

製品特長

HPC5000-XSL216FS24R2Sは、24台のSSDを搭載するハイエンドファイルサーバーです。2Uサイズのラックマウント筐体に、14nm世代の最新CPU、インテル® Xeon® スケーラブル・プロセッサーを最大2CPU(56コア)、メモリを1TB、2.5型 SATA SSDを24台搭載可能です。12Gbps SAS3対応のハードウェアRAIDシステムを採用した安心の環境を構築いたします。弊社では、ファイルサーバーサポートプログラムをご提供しております。設置やデータ移行などお気軽にご相談ください。

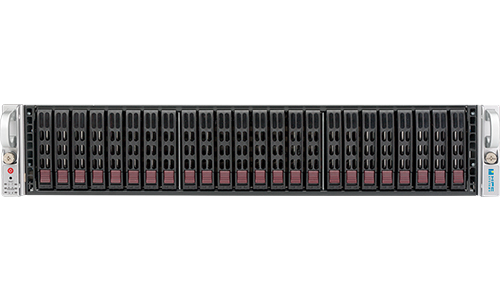

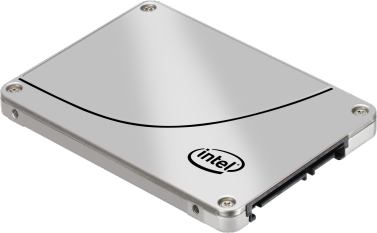

  • 標準構成で2.5型 SSDを24台搭載
    HPC5000-XSL216FS24R2Sは、2UラックマウントシャーシにSSDを24台搭載することができます。3.84TBのSSDを使用した場合、RAID60の推奨構成で69.12TBの実効容量を確保したハイエンドファイルサーバーです。
  • 12Gbps SAS3 HDDに対応
    HPC5000-XSL216FS24R2Sは、ハードウェアRAIDコントローラーのチップにLSISAS3108を使用。12Gbpsの転送速度に対応したSAS3.0規格のHDD/SSDを搭載することができます。
    RAIDレベルは0, 1, 5, 6, 10, 1E, 50, 60に対応。HPC1500-JBOD24R4S-S3などのJBODを使用することにより最大240台まで、HDD/デバイスを増設することができます。
  • オペレーティングシステムに
    CentOSを採用
    オペレーティングシステムには、安定性・保守性に定評のあるRed Hat® Enterprise LinuxクローンのフリーライセンスLinuxディストリビューションCentOSを採用しています。
  • 性能と堅牢性を備えた
    大容量のストレージ領域を提供
    研究室やワークグループのクラスタシステムで使用するメインのファイルサーバーとして、性能と堅牢性を備えた大容量のストレージ領域を提供します。HDDは前面からアクセスできるホットスワップエンクロージャに収納され、レバー操作で交換が可能であるため、メインテナンス作業が容易に行えます。
  • インテル® Xeon®
    スケーラブル・プロセッサーを
    2CPU搭載
    HPC5000-XSL216FS24R2Sは、14nm世代のインテル® Xeon® スケーラブル・プロセッサーを2CPU搭載しています。最上位モデルのXeon® Platinum 8180を選択することで、最大56コアまで実装することができます。多数のクライアントからの同時アクセスを処理するために、ぜひ高速メニーコアCPUの搭載をお勧めします。ファイルサーバーのI/O性能はCPUコア数、CPU動作周波数に大きく左右されるためです。これはNFSとXFSの性質に関係します。
  • NFSによるファイルの共有、
    多ノード一体運用
    HPC5000-XSL216FS24R2Sは、クライアントノードにNFSによるアクセスを提供します。ファイルサーバーを参照しているクライアントノードが同時にアクセスを行うとNFSのプロセスが多数立ち上がります。これらのプロセスをスムーズに処理するには多くのCPUコアと高い動作周波数が求められます。CPUコア数と動作周波数が充分でない場合、クライアントノードからのアクセスが非常に多くなった際、NFSプロセスの処理がボトルネックとなりI/O性能が頭打ちになる現象が発生します。
  • XFSによる高速並列I/O
    HPC5000-XSL216FS24R2Sは、大容量ファイルシステムXFSを採用しています。XFSは複数のスレッドやプロセスの同時アクセスに対応し、並列してI/Oを行うことが出来るため、コアの数に比例してI/O性能が向上する傾向があります。同時アクセスが多く発生しても、CPUコア数が充分にあれば、各アクセスのI/O速度を落とすことなく処理することが出来ます。 HPC5000-XSL216FS24R2Sは、インテル® Xeon® スケーラブル・プロセッサーを2基搭載することにより、数十ノードのNFSクライアントノードからの同時アクセスに余裕を十分に持ったサービスを提供します。
  • ファイルサーバーと
    ゲートウェイノードの
    兼用による省リソース化
    ファイルサーバーとして余裕の処理性能はネットワークゲートウェイ、ジョブ投入ホストとの兼用にも十分対応し、消費電力と設置スペースの削減に貢献します。

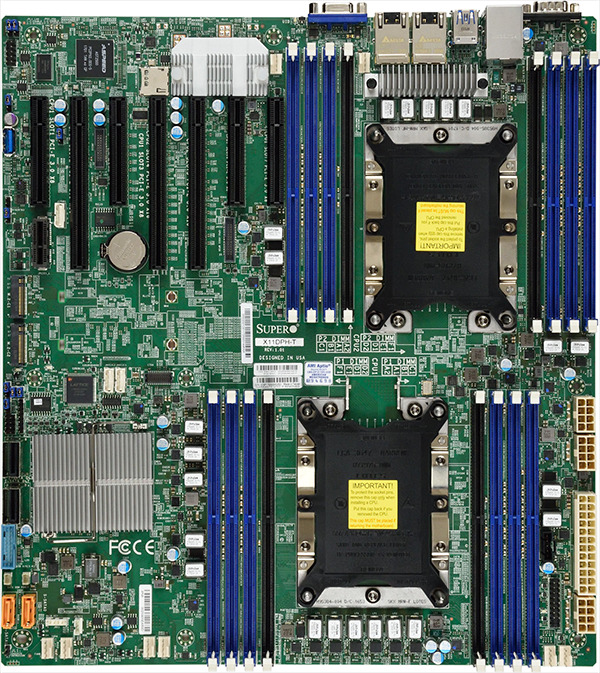

  • 16メモリスロットで
    大容量メモリ搭載可能
    HPC5000-XSL216FS24R2Sは、16個のメモリスロットを保有し、64GBメモリモジュールを用いて最大1TBのメモリスペースを確保します。ファイルサーバーに搭載するメモリの容量はrsync、fsck、そしてディスクキャッシュと重要な関係があります。
  • rsyncによる確実な
    バックアップ
    ファイルサーバーは定期的に全体あるいは部分をバックアップすることが望まれますが、その際rsyncというコマンドが便利でよく使用されます。ただ、このコマンドは扱うファイル数に応じてメモリの消費量が増えるため、大容量のディスクや階層の深いディレクトリにある多くのファイルをコピーする際には大量のメモリを必要とします。

    約1000万ファイル毎にrsyncプロセスは約1GBのメモリを使用します。実際のバックアップでは同時に複数のrsyncプロセスが走るため数GBは必要です。
  • メモリを利用した
    ディスクキャッシュによる
    I/Oの高速化
    ファイルサーバーはI/Oを高速化するため、データを受け取ると直接HDDに書き込みを行う前にメモリにキャッシュとしてデータをいったん蓄えます。そのデータがメモリ上に存在するうちに読み出し命令を受け取れば、高速でデータを送出することが出来ます。メモリを多く搭載すればするほどメモリ上に存在するデータに対する読み出し命令のヒット率が上がり、I/O速度の高速化が図れます。
  • 障害発生時の通知と
    メインテナンス
    RAIDディスクに障害を検出した場合は、警告音やメールによる通知が行われ、障害ディスクのRAIDアレイからの排除、スペアディスクを使用したRAIDボリューム再構築を自動的に行います。 再構築後は障害ディスクをホットスワップディスクエンクロージャーのレバー操作で取り出し、ディスクを交換して再びスペアディスクとして組込むことができます。これらの操作は簡単に行えますので、復旧作業によるダウンタイムを縮小できます。
  • 最上位 80PLUS TITANIUM 認証を
    取得した高効率電源を搭載
    HPC5000-XSL216FS24R2Sは、80PLUSで最上位ランクの80PLUS TITANIUM認証を取得した高効率な電源を搭載しています。80PLUS認証とは、交流から直流への変換効率を保証するものです。80PLUS TITANIUM認証は、負荷率10%/20%/50%/100%でそれぞれ90%/92%/94%/90%という高い変換効率基準をクリアしたものだけに与えられます。

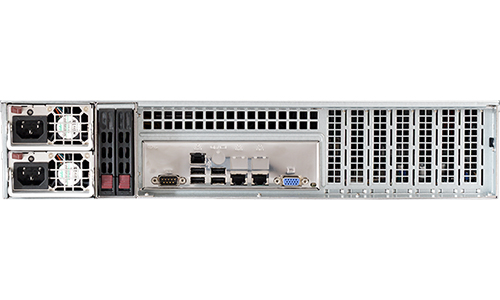

  • 冗長化電源搭載による
    高い障害耐性
    HPC5000-XSL216FS24R2Sは、100Vから240Vに対応した1200W電源ユニットを2個搭載し、一方の電源ユニットに障害が発生した場合でもサーバーの運転を継続するための電力を充分に供給できる冗長性を持っています。これにより万が一の電源ユニット障害によるダウンタイムを最小限に抑えることが出来ます。
  • IPMI2.0 (Intelligent Platform Management Interface 2.0) が
    高度な遠隔監視、操作を実現
    標準搭載されたIPMI2.0機能は専用のLANポートを備え、リモートによる温度、電力、ファンの動作、CPUエラー、メモリーエラーの監視を可能にします。また電源のオンオフ、コンソール操作を遠隔から行うことができます。これらの機能によりシステムの信頼性、可用性を高め、ダウンタイムとメインテナンス費用を圧縮することを可能にします。

製品仕様

2017年9月1日現在

OSCentOS 7 x86_64 (推奨OS)
Red Hat Enterprise Linux 7 x86_64
※Windows OSを希望される場合は、別途ご相談ください。
プロセッサーインテル® Xeon® スケーラブル・プロセッサー
プロセッサー搭載数最大2CPU (56コア)
プロセッサー冷却方式空冷式
チップセットインテル® C622
メモリ768GB (64GB DDR4-2666 ECC LRDIMM ×12)
384GB (32GB DDR4-2666 ECC Registered ×12)
192GB (16GB DDR4-2666 ECC Registered ×12)
96GB (8GB DDR4-2666 ECC Registered ×12)
※メモリ性能を重視される場合、メモリモジュールを12枚搭載する構成を推奨します。
メモリスロット16DIMMスロット/DDR4-2666 ECC LRDIMM (64GB), DDR4-2666 ECC Registered (8,16,32GB)
RAIDアレイコントローラーLSISAS3108 (Cache Vault標準搭載)
ハードドライブ (物理容量)[SATA 6Gbps SSD構成]
92.16TB [3.84TB (2.5型, SATA SSD, 6Gbps) ×24]
46.08TB [1.92TB (2.5型, SATA SSD, 6Gbps) ×24]
23.04TB [960GB (2.5型, SATA SSD, 6Gbps) ×24]
11.52TB [480GB (2.5型, SATA SSD, 6Gbps) ×24]
5.76TB [240GB (2.5型, SATA SSD, 6Gbps) ×24]
[SAS 12Gbps SSD構成]
91.2TB [3.8TB (2.5型, SAS SSD, 12Gbps ×24]
[SAS 12Gbps HDD構成]
43.2TB [1.8TB (2.5型, SAS HDD, 12Gbps) ×24]
ハードドライブ搭載数標準:2.5型 SSD (2.5型, SATA) ×24, 240GB SSD (2.5型, SATA) ×2 [System]
光学ドライブなし
グラフィックスAspeed AST2500
インターフェイスVGA [D-sub15ピン] (背面) ×1
USB3.0 (背面) ×4
10Gbase-Tポート [RJ45] (背面) ×2
IPMI2.0ポート [RJ45] (背面) ×1
mini-SAS HDポート (SFF8644) ×4
拡張スロットPCI-Express 3.0 (x16) ×3, PCI-Express 3.0 (x8) ×4
※RAIDアレイコントローラーにPCI-Express 3.0 (x8) ×1を使用。Cache Vaultとmini-SAS HDポートに各1スロット分のスペースを使用します。
電源ユニット1200W ×2 冗長化電源 (80PLUS TITANIUM認証取得)
ACケーブル100V用ACケーブルを2本添付/IEC320-C13  ⇒ NEMA 5-15P
ACコネクタタイプIEC 320-C14
最大消費電力
筐体タイプラックマウントタイプ (2U)
サイズ(縦幅×横幅×奥行)89mm × 437mm × 630mm
重量
附属品100V用ACケーブル ×2
USBキーボード (日本語または英語) ×1
USB光学式スクロールマウス ×1
取扱説明書
保証書
保証3年間センドバック保守

オプションInfiniBand HCA
