データをブロック単位に分割し、書き込み処理を複数のハードディスクに対して同時並行で実行させる方式です。ハードディスクを跨いでデータが帯状に配置されることから「ストライピング」とも呼ばれます。構成するハードディスクの台数に比例して処理速度が高速になります。またハードディスクの全領域を使用できます。反面、障害回復用データを保存しないため耐障害性はなく、構成するハードディスクのうち1台でも障害が発生すると動作不能になります。構成するハードディスク台数に比例して故障率も高くなります。

①データはブロック単位に分割されます。
②複数のハードディスクに分散して書き込まれます。

2台以上のハードディスクを組み合わせて、同一データを複数のハードディスクに書き込む方式です。鏡に写したような同一のコピーを作成することから、ミラーリングとも呼ばれます。1台のハードディスクが故障しても残ったハードディスクで読み書き処理を継続できることがメリットといえます。ただし、同じ内容が複数台のハードディスクに保存されるため、単一ドライブへの書き込みよりも時間がかかります。またデータ保存領域として利用できる容量は構成するハードディスクの合計容量の1/2以下となります。

・複数のハードディスクに対して、同一のデータが保存されます。

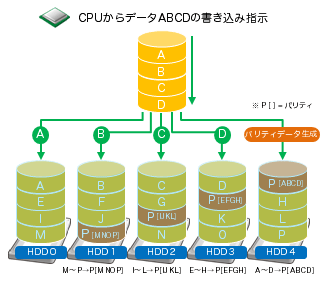

RAID0同様にデータをブロック単位に分割して書き込み処理を実行します。同時に「パリティ」と呼ばれる冗長コードが生成されて書き込まれるのが特徴です。これにより、構成するハードディスクのうち1台に障害が発生しても、残りのデータとパリティを元に欠損したデータを算出し、完全な状態のデータを生成することができます。パリティの保存には構成するハードディスクの数にかかわらず1台分の容量しか使用しないため、構成するハードディスクの台数が多いほど容量効率も向上します。データの読み出しは複数ドライブから同時並行的に処理されるので高速です。構成するドライブ数に比例して速度の向上も見込めます。ただし、データの書き込み/更新時にはパリティの作成/更新を伴うため、書き込み性能は高くありません。また構成するハードディスクのうち2台以上に障害が発生した場合には動作不能となり、データの回復も不可能となります。1台故障時にトラブルに気づかない例が多く、致命的な障害が起きやすいのがデメリットです。

①データはブロック単位に分割されます。
②同時に「パリティ」が生成されます。
③分割されたデータのブロックとパリティが複数のドライブに分散して書き込まれます。

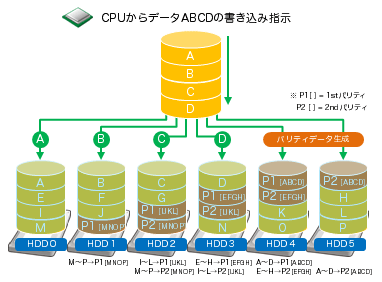

基本的にはRAID5と同様の技術ですが、パリティを2重で生成して異なるディスクに記録することで耐障害性を向上させたものです。RAID5では2台のHDDに障害が発生した場合は回復不能となりますが、RAID6では2台のHDDに障害が発生した状態でもシステムとして稼働します。ただし、パリティの保存には構成するハードディスクの数にかかわらず2台分の容量が必要となる為、容量効率はRAID5よりも劣ります。また生成されるパリティが増加する分、書き込み性能もRAID5に比べ劣ります。

① データはブロック単位に分割されます。
② 同時に「パリティ」が二重に生成されます。
③ 分割されたデータのブロックとパリティが複数のドライブに分散して書き込まれます。

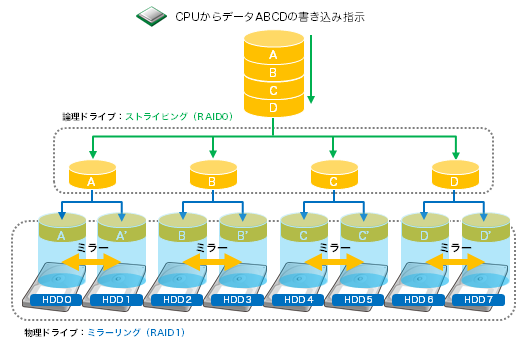

高速化、大容量化に対応するRAID0（ストライピング）と、耐障害性に優れたRAID1（ミラーリング）とを組み合わせた方式です。ストライピングによりディスクアクセスを複数のディスクペアに分散処理させるためパフォーマンスが向上します。ストライピングで束ねられた各々のミラーリンググループを「スパン」と呼び、RAID10では、同一スパンのハードディスク2台が同時に障害とならない限り、データは保全されます。障害時の回復作業も安全に短時間で済ませられるため、HPC用途のファイルサーバーなどで多く用いられています。ただし、ミラーリングのため使用できるハードディスクの2倍のハードディスクが必要となり、容量効率はRAID5よりも低くなります。また最低4台のハードディスクが必要なため、導入コストが高くなりやすいのがデメリットと言えます。

①データはブロック単位に分割されます。
②分割されたデータが複製されます。
③各ミラーセットに分散して保存されます。

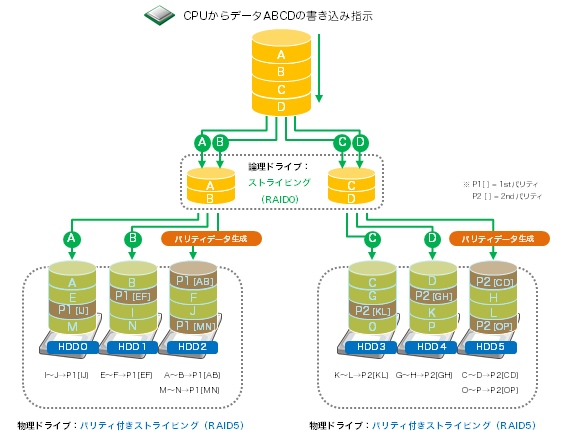

RAID10でミラーセット（RAID1）の構成部分をRAID5に置き換えた方式です。ストライピングされるハードディスクがそれぞれRAID5アレイとなっている状態ですので、同一のRAID5のセットで2台以上の故障が発生しない限りは稼働し続ける事ができます。ストライピングによりRAID5よりも転送速度の向上が期待でき、構成するハードディスクの台数が多いほど容量効率も向上します。ただし、復旧時に時間がかかります。また最小構成でも6台のハードディスクが必要なため、導入コストがかかります。

①データはブロック単位に分割されます。
②各ブロックが複数のRAID5ボリュームに割り振られます。
③ブロックが割り振られると同時にRAID5ボリューム毎に「パリティ」が生成されます。
④分割されたデータのブロックとパリティが複数のドライブに分散して書き込まれます。

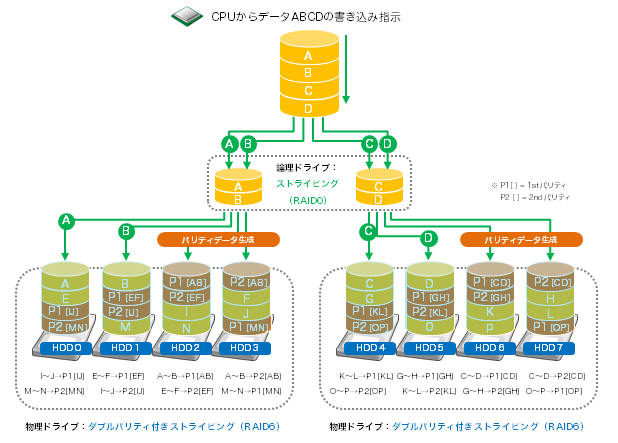

RAID10でミラーセット（RAID1）の構成部分をRAID6に置き換えた方式です。ストライピングされるハードディスクがそれぞれRAID6アレイとなっている状態ですので、同一のRAID6のセットで3台以上の故障が発生しない限りは稼働し続ける事ができます。ストライピングによりRAID6よりも転送速度の向上が期待でき、構成するハードディスクの台数が多いほど容量効率も向上します。ただし、復旧時に時間がかかります。また最小構成でも8台のハードディスクが必要なため、導入コストがかかります。

①データはブロック単位に分割されます。
②各ブロックが複数のRAID6ボリュームに割り振られます。
③ブロックが割り振られると同時にRAID6ボリューム毎に「パリティ」が二重に生成されます。
④分割されたデータのブロックとパリティが複数のドライブに分散して書き込まれます。
