ZettaScaler-2.4

ZettaScaler-2.4 for NVIDIA V100-SXM2

ZettaScaler-2.4は2017年6月期に、「Green500」認定で僅差の世界第2位となったZettaScaler-1.6 / NVIDIA P100 PCIe（2016年6月発表）の後継機として設計されました。3基のNVIDIA V100-SXM2をSkylake-F Xeonに直接接続、NVIDIA V100-SXM2間はNVLink接続して高帯域化しました。液浸冷却の優位性を余すところなく盛り込み、消費電力性能を極限まで突き詰めました。

ZettaScaler-2.4の特長

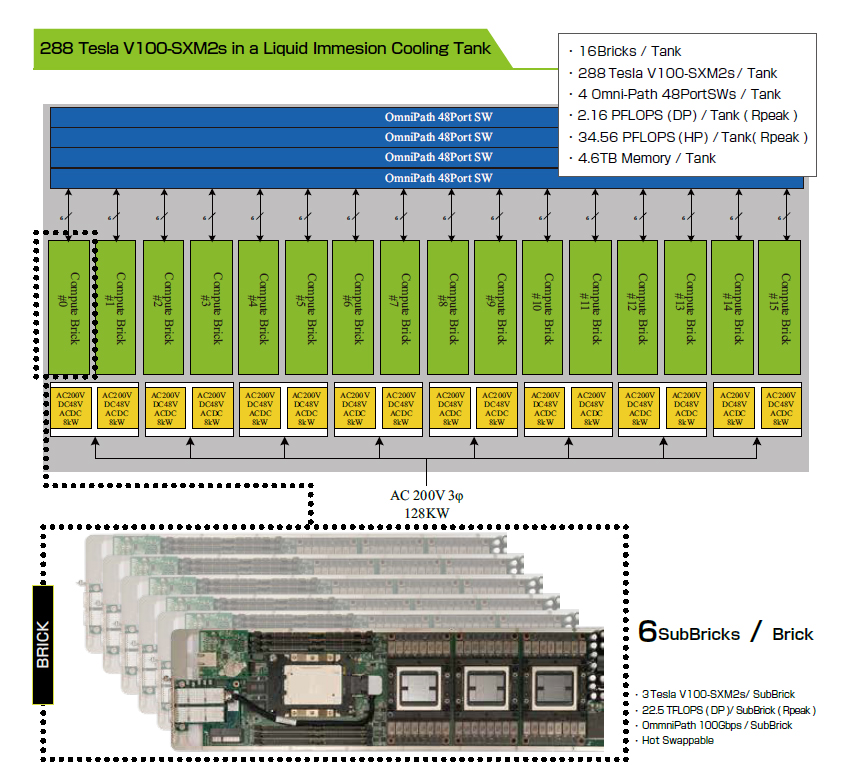

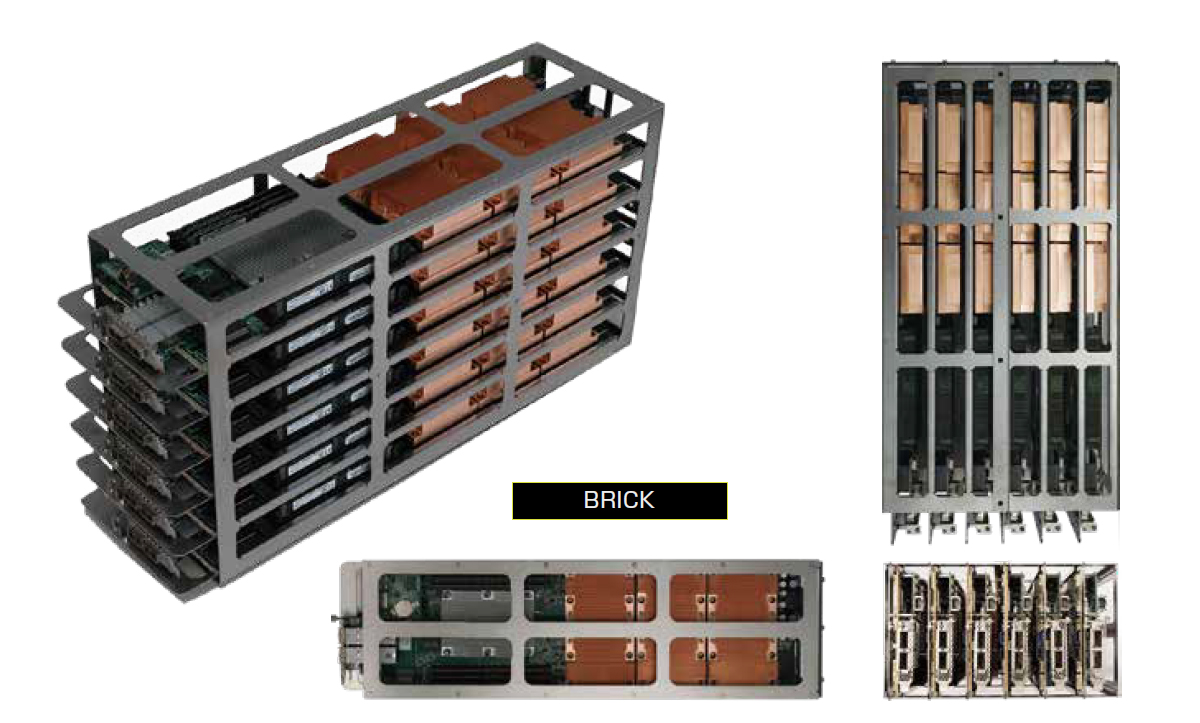

液浸冷却だけが可能とする高密度実装。サブブリック・ブリック構造によりメンテナンス作業が容易。

ZettaScaler-2.4 の優位性

ホストプロセッサとして、Intel社最新のSkylake版Xeonの中でもインターコネクト機能・インターコネクト性能が優れたSkylake-Fを採用
Xeonと3基のNVIDIA V100-SXM2をPCIeで直接接続し、消費電力とレイテンシを低減
Skylake-F Xeonの100Gb/s Omni-Pathインタフェースを使用して、消費電力とレイテンシを低減し、NVIDIA V100-SXM2当たりの帯域も33%拡大
液浸冷却に最適化且つ、シンプルで洗練されたシステム設計により絶対性能と消費電力性能の双方を追究

ZettaScaler-2.4 製品仕様

ZettaScaler GPU版システム仕様と比較

System	ZettaScaler-1.6	ZettaScaler-2.4
液浸冷却システム	液浸槽1台構成	液浸槽1台構成
Host Processor	Xeon E5-2650Lv4 (Broadwell)	Xeon Gold 5117F (Skylake)
Core # / Clock	14 cores / 1.7 GHz / TDP65W	14 cores / 2.0 GHz / TDP113W
DDR Ch # / Clock / Bandwidth	4ch / 2,133MHz / 68.3GB/s	6ch / 2,400MHz / 115.2GB/s
GPU	Pascal / NVIDIA Tesla P100 PCIe	Volta / NVIDIA Tesla V100-SXM2
GPU TFLOPS (HP)	18.7	120
GPU TFLOPS (DP)	4.7	7.5
NVLink	None	connects three V100s to each other
Host to GPU IF	Direct PCIe x16*2	Direct PCIe x16*3
Host to Network Adaptor	Direct PCIe x8	Integrated on CPU package
Node to Node Interconnect	InfiniBand FDR 56Gb/s *4 (Brick)	OmniPath 100Gb/s *6 (Brick)
CPU Memory BW / GPU	34.2 GB/s / GPU	38.4 GB/s / GPU
Node Configuration	4 GPUs / 2 CPUs	3 GPUs / CPU
Brick Configuration	8 GPUs / 4 CPUs	18 GPUs / 6 CPUs
System Configuration	20 Bricks per Tank	16 Bricks per Tank
#GPU	160	288
#CPU	80 (1,120 cores)	96 (1,344 cores)
Rpeak (HP)	2,992 TFLOPS	34,560 TFLOPS
Rpeak (DP)	752 TFLOPS	2,160 TFLOPS
Rmax (DP)	460.7 TFLOPS (Measured)	1,400 TFLOPS (Estimated)
Max. Power	64,000W	101,760W
GFLOPS/w (DP)	14.05 (Measured)	20.0 (Estimated)
